電動アクチュエーター

  • PMK-007CR

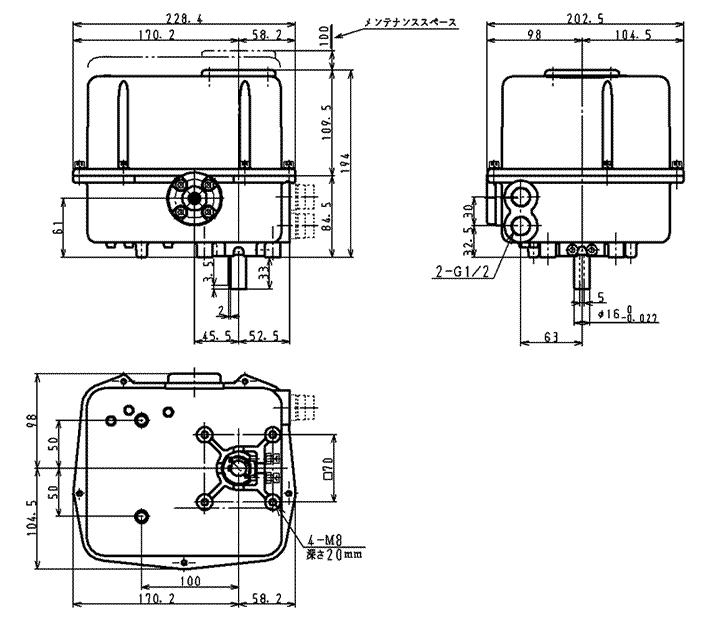

    PMK-007CR写真PMK-007CR図面
  • PMK-015CR

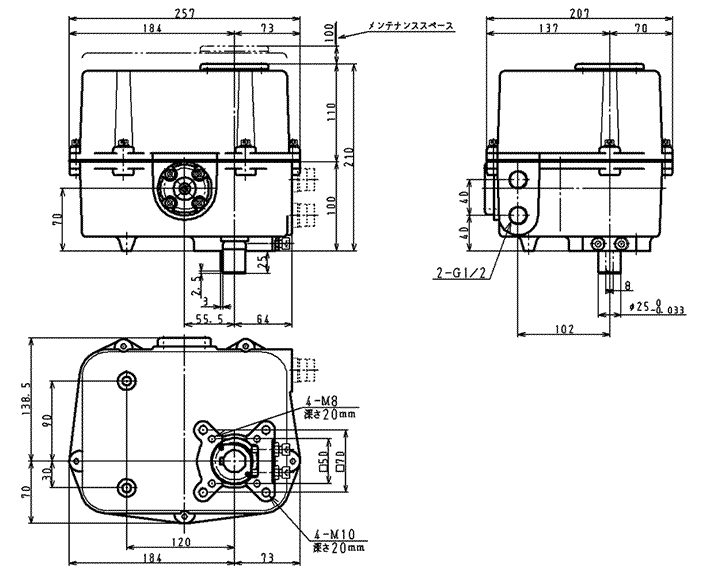

    PMK-015CR写真PMK-015CR図面
  • PMK-030CR

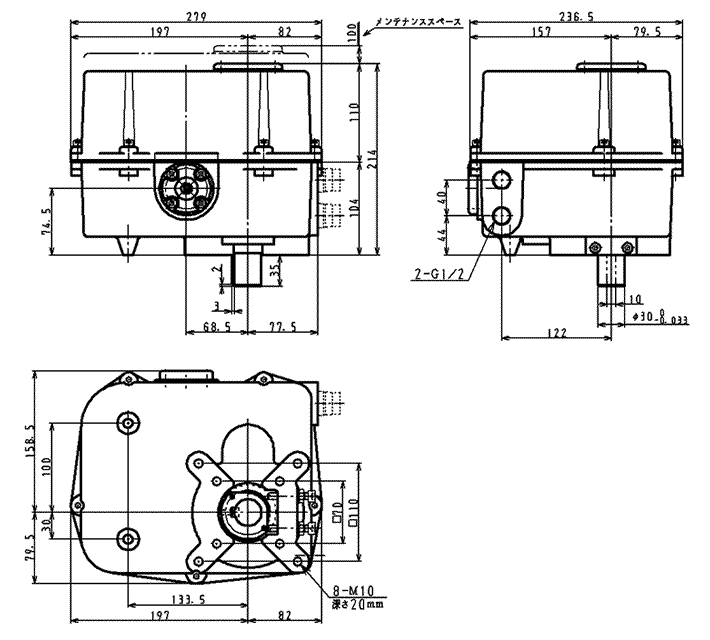

    PMK-030CR写真PMK-030CR図面
  • PMK-100CR

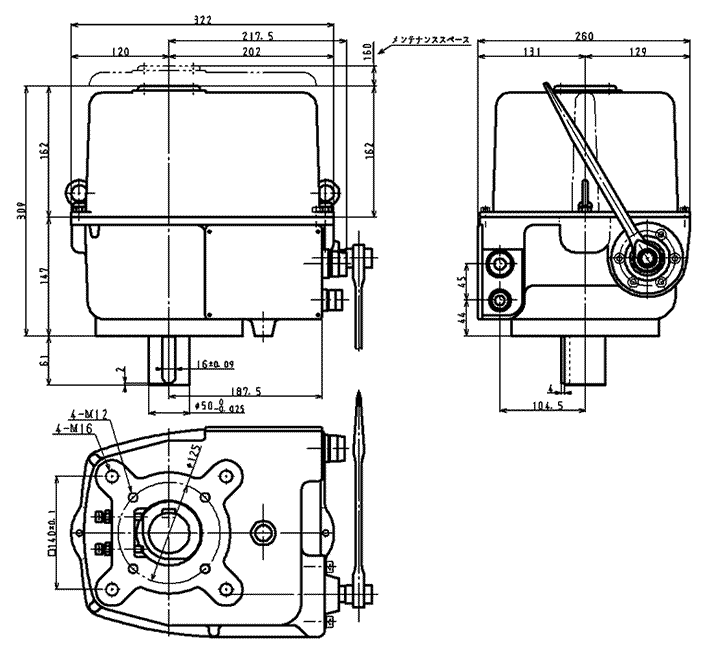

    PMK-100CR写真PMK-100CR図面
  • 標準搭載機能

    • 1台で「停電遮断」/「信号遮断」選択切替可能
    • 過負荷保護機能 (過負荷による故障を防止)
    • タイムオーバー機能 (一定時間内の動作異常を検出)
    • 自己診断機能 (キャパシタの劣化度合いを自動検出)
    • 異常検出出力機能 (異常発生時に接点出力にて連絡)
    • 運転記録保存/通信機能 (以下の情報を機構内に記録)
      《稼働状況》
      ①電源投入回数、②停電遮断回数、③信号遮断回数、④モータ動作累積時間、⑤1秒以上モータ動作時間、⑥1秒未満モータ動作時間、
      《環境変化》
      ⑦機構内最大温度、⑧機構内最小温度、
      《寿命診断》
      ⑨キャパシタ劣化診断(自己診断10段階度合表示)、⑩キャパシタ寿命診断検出回数
      《異常》
      ⑪過負荷エラー検出回数、⑫動作タイムオーバー検出回数
  • 拡張機能(オプション)

    • 専用ソフトにより電動アクチュエータ内の「運転記録保存」データをパソコンで表示し確認できます。(パソコンUSB接続専用線必要)
      モータの電流値等リアルタイムデータをグラフでモニターすることも出来ます。
    • ◎LED表示基板により開閉状態をLEDランプで表示できます。
    • 取扱説明書ダウンロード(PDF)右クリックで保存してください。
型番 PMK-007CR PMK-015CR PMK-030CR PMK-100CR
使用電圧(V) AC100V~240V(フリー電源) AC100V/240V

選択
周波数(Hz) 45~65
定格出力トルク(N・m) 75 150 300 1000
定格消費電力(W) 26 26 46 144
最大消費電力(W) 50 75 100 450
タイミング(sec/90°) 12 23 25 22~150
緊急遮断時間(sec/90°) 15 28 30 22~150
アクチュエータの質量(kg) 7 12 17 26
電気二重層キャパシタの充放電回数 100,000回以上
使用電圧範囲 AC90V~264V
保証使用環境温度 -10℃~+50℃
保証保管温度 -20℃~+60℃
保証使用環境湿度 90%RH以下(結露なきこと)
防滴構造 防滴IP54相当
絶縁抵抗 DC500MV  100MΩ以上
絶縁耐圧 AC1500V(1分)或AC1800V(1秒)
筐体材質 アルミダイカスト
表面塗装 シルバーハンマーネット
取付姿勢 水平から垂直の180°範囲内(逆さま不可)
設置場所 室内・屋外(直射日光避けること)
